Exemplo de um balanceamento de carga
Abaixo segue um exemplo do balanceamento de carga em dois servidores (A e B), para os aplicativos Administração de Pessoal e Controle de Ponto e Refeitório do Gestão de Pessoas, considerando que eles são acessados através do BrowserAccess e do WindowsAccess.

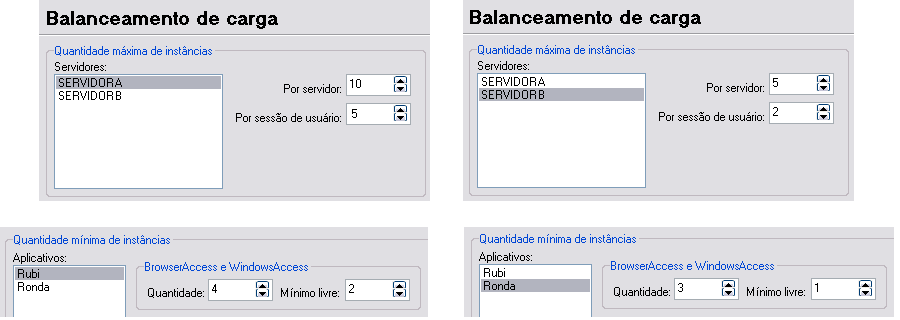

Configurações do balanceamento de carga na Central de Configuração Senior.

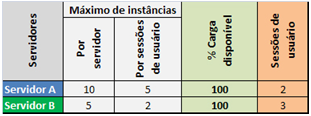

Tabela resumida das configurações dos servidores:

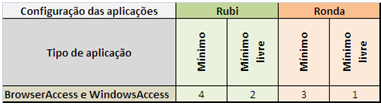

Tabela resumida das configurações das aplicações:
Abaixo seguem os principais passos do balanceamento de carga para 3 conexões do Administração de Pessoal e 3 do Controle de Ponto e Refeitório.

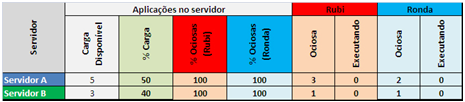

| Assim que o gerenciador do Middleware for iniciado ele vai inicializar as quantidades mínimas do Administração de Pessoal e do Controle de Ponto e Refeitório, distribuindo as aplicações nos servidores A e B conforme demonstra a tabela abaixo. | |
|
|
|
| As duas conexões do Administração de Pessoal foram distribuídas uma para cada servidor.
A conexão do Controle de Ponto e Refeitório foi direcionada para o servidor A.
|
Duas conexões efetuadas pelo Administração de Pessoal e uma pelo Controle de Ponto e Refeitório.
|

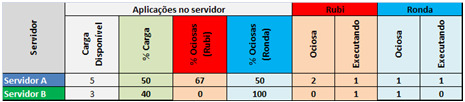

| No passo 4 foi solicitado uma conexão para o Controle de Ponto e Refeitório que foi
direcionada para o servidor com maior percentual de instâncias
dessa aplicação ociosas, no caso foi para o servidor B.
|
|

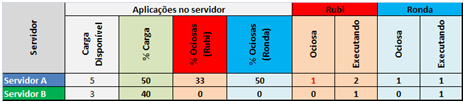

| No passo 5 foi solicitada uma nova conexão para o Administração de Pessoal que
foi direcionada para o servidor A, por ter maior percentual de
aplicações livres. Note que a quantidade de aplicações livres
ficou abaixo do configurado (número “1” em vermelho).
|
|
| O gerenciador do Middleware inicializa mais uma aplicação do
Administração de Pessoal para manter a quantidade de instâncias livres. Note que ela
foi inicializada no Servidor B para equilibrar a carga.
|
|

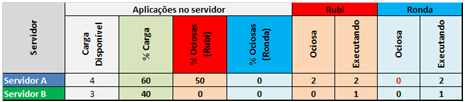

| No passo 6 foi solicitado uma nova conexão com o Controle de Ponto e Refeitório, sendo
ela direcionada para o servidor A, pois tinha 50% livre. Note
que a quantidade ociosa está zero e em vermelho, demonstrando
que está abaixo do configurado.
|
|
| O gerenciador do Middleware inicializa mais uma aplicação do
Controle de Ponto e Refeitório para manter a quantidade de instâncias livres. Note que
ela foi inicializada no Servidor B para equilibrar a carga.
|
|
