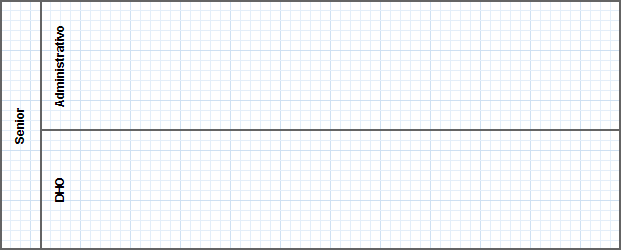

Lanes

As lanes são subpartições gráficas dentro de um processo, servindo apenas para agrupar e organizar as atividades. Por exemplo, separar as atividades de acordo com o setor da corporação e com as regras envolvidas, uma função ou papel, departamento, etc.

Características das Lanes:

• Uma lane pode conter outras lanes.
• É representada por um retângulo desenhado com linha fina.
• As Lanes só podem ser inseridas no nível do processo,ou seja, não podem ser utilizadas em subprocesso.

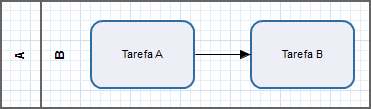

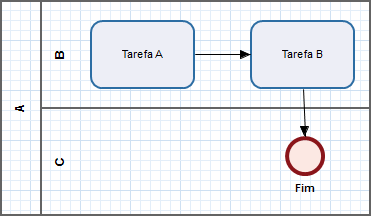

Criação de Lanes

Na criação da lane existem alguns comportamento padrões conforme apresentado abaixo:

• A lane é criada com o tamanho horizontal igual ao tamanho do diagrama;
• Os elementos já existentes na área onde a lane foi criada são considerados como sendo filhos desta.
• A lane quando criada dentro de outra lane:
  • Se for a única filha da Lane pai: assume o tamanho da pai.
  • Se não for a única filha da Lane pai:
    • A Lane filha é criada com seu o tamanho padrão e sempre como a filha mais abaixo da pai;
    • Os elementos abaixo da lane criada são movidos para baixo, permitindo que a lane possa ser posicionada.
• A caixa para edição do nome da Lane aparece em edição.

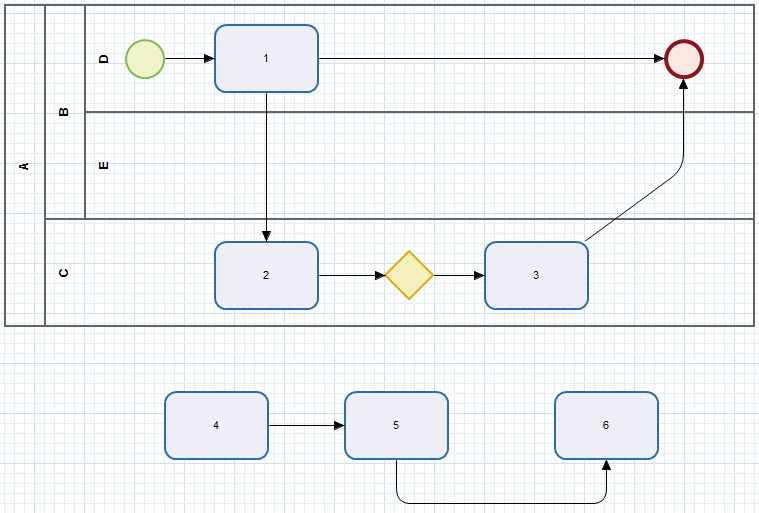

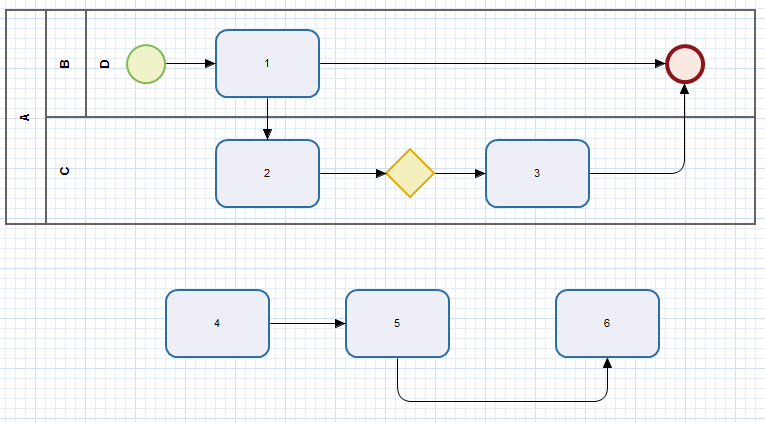

Remoção de Lanes

Na remoção da lane existem alguns comportamento padrões conforme apresentado abaixo:

• São removidos juntamente com a Lane todos seus elementos filhos.
• Ao remover uma lane que esta dentro de outra lane:
  • Se a Lane removida é a única lane dentro da lane pai:
    • A lane pai mantém seu tamanho.
  • Se a Lane removida não é a única lane dentro da lane pai:
    • A lane pai se ajusta para ficar com o tamanho total das suas demais Lanes filhas. Recursivamente são ajustados também o tamanho do pai do pai e assim por diante com todos os pais indiretos.
• Os demais elementos do processo são reposicionados automaticamente.

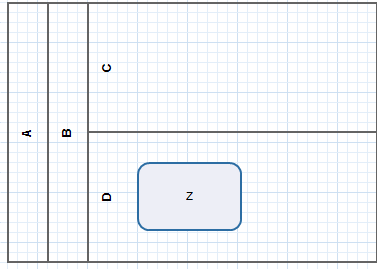

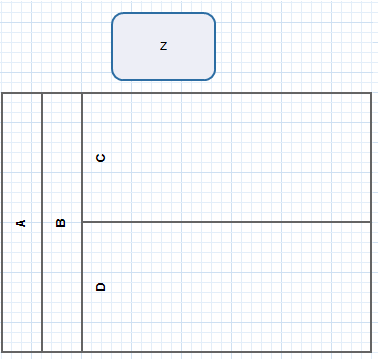

Movimentação de Lanes

É permitida a movimentação de lanes que não estejam dentro de outras lanes, nesta movimentação existem alguns comportamento padrões conforme apresentado abaixo:

• Os elementos contidos dentro da lane são movidos juntamente, conforme o seu comportamento de container.
• Só é permitida a movimentação de todas as lanes e sub-lanes juntas, sendo realizada a partir da lane que está no nível principal do processo;
• Quando esta for movida para cima de toda a área de outro elemento, este passa a ser filho da sub-lane de último nível que abrangeu todo o elemento, exceto quando o outro elemento for outra lane (uma lane nunca absorve outras lanes);
• Quando um elemento é absorvido pela lane, sendo este posicionado sobre a borda desta, este não respeitará a margem inicialmente, devendo movê-lo para que ele se posicione de acordo com o padrão.
• Não é possível alterar a ordem das sub-lanes;
• Elementos que estiverem dentro de lane podem ser movidos para fora, assim como os de fora podem ser movidos para dentro.

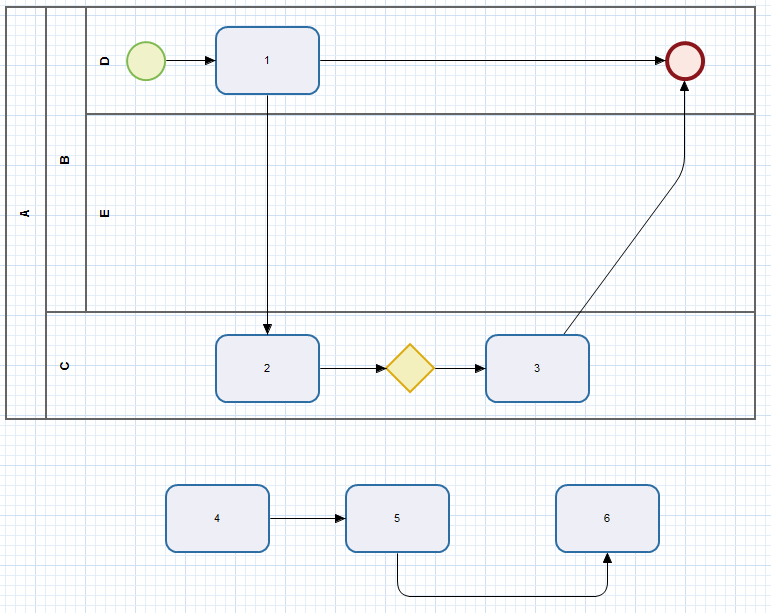

Redimensionamento de Lanes

O redimensionamento da lane é feito através das bordas da lane, neste redimencionamento existem alguns comportamento padrões conforme apresentado abaixo:

• Redimensionamento horizontal:
  • São redimensionadas todas as lanes irmãs e pais (em todos os níveis) a mesma quantidade e na mesma direção;
  • Os elementos externos as lanes são movidos de acordo com o redimencionamento realizado.
• Redimensionamento vertical:
  • São redimensionadas todas as lanes irmãs e pais (em todos os níveis) a mesma quantidade e na mesma direção;
  • Os elementos internos e externos são movidos junto ao redimensionamento para manter o posicionamento;
  • Não é possível redimensionar a lane para um tamanho menor que a área ocupada pelos elementos internos a esta;
