AGR0630 - Árvore de Projetos de Irrigação

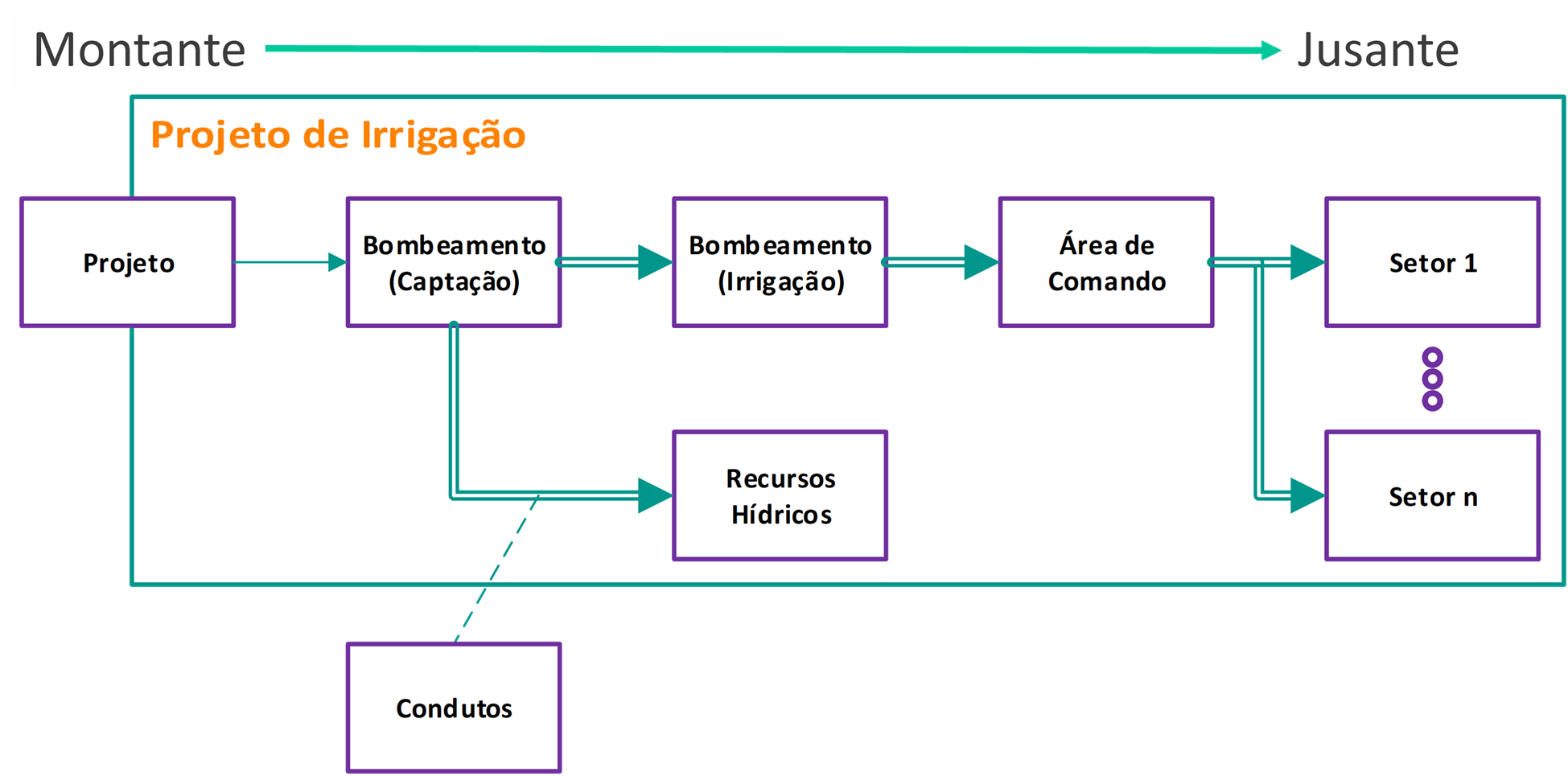

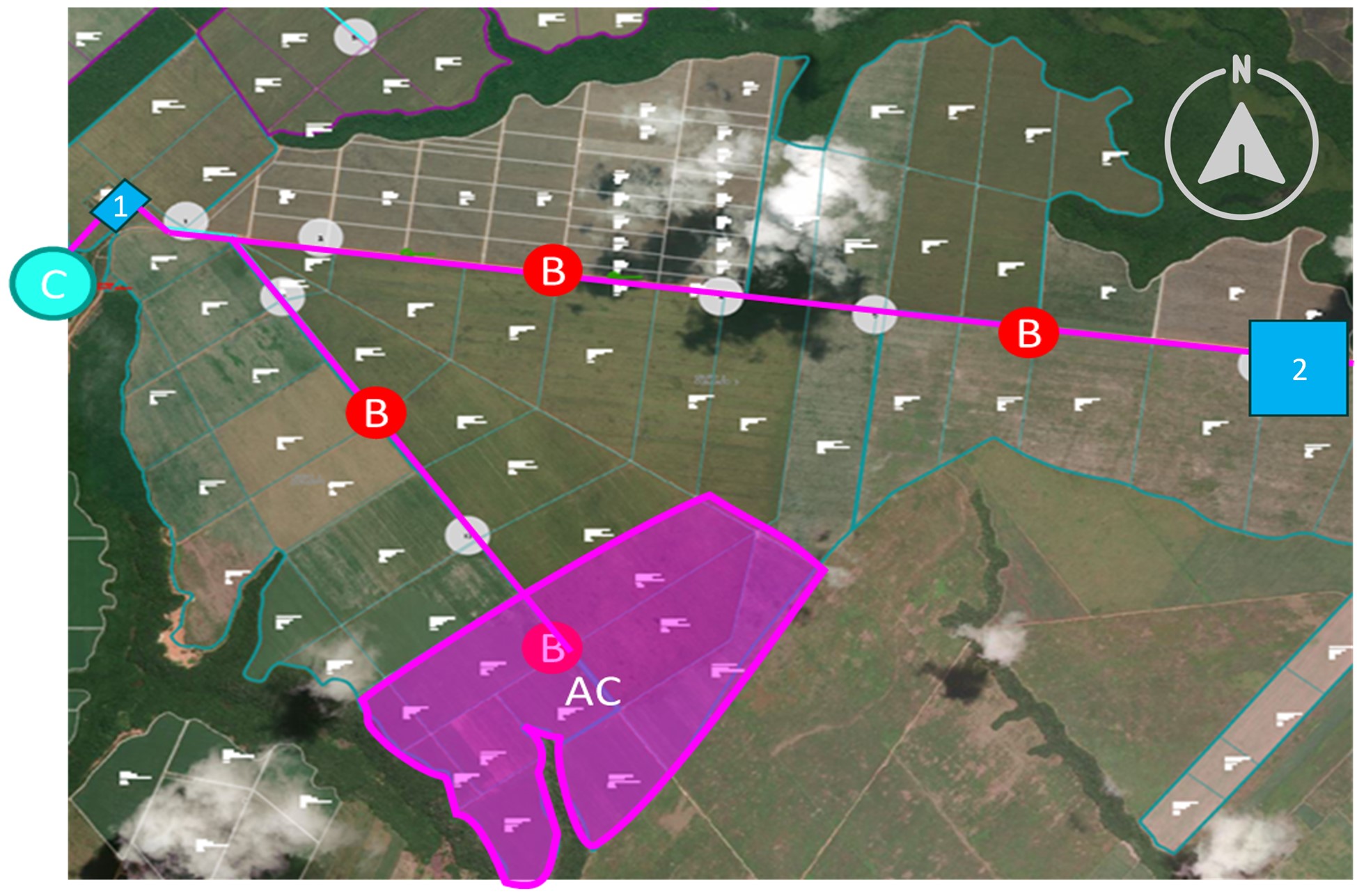

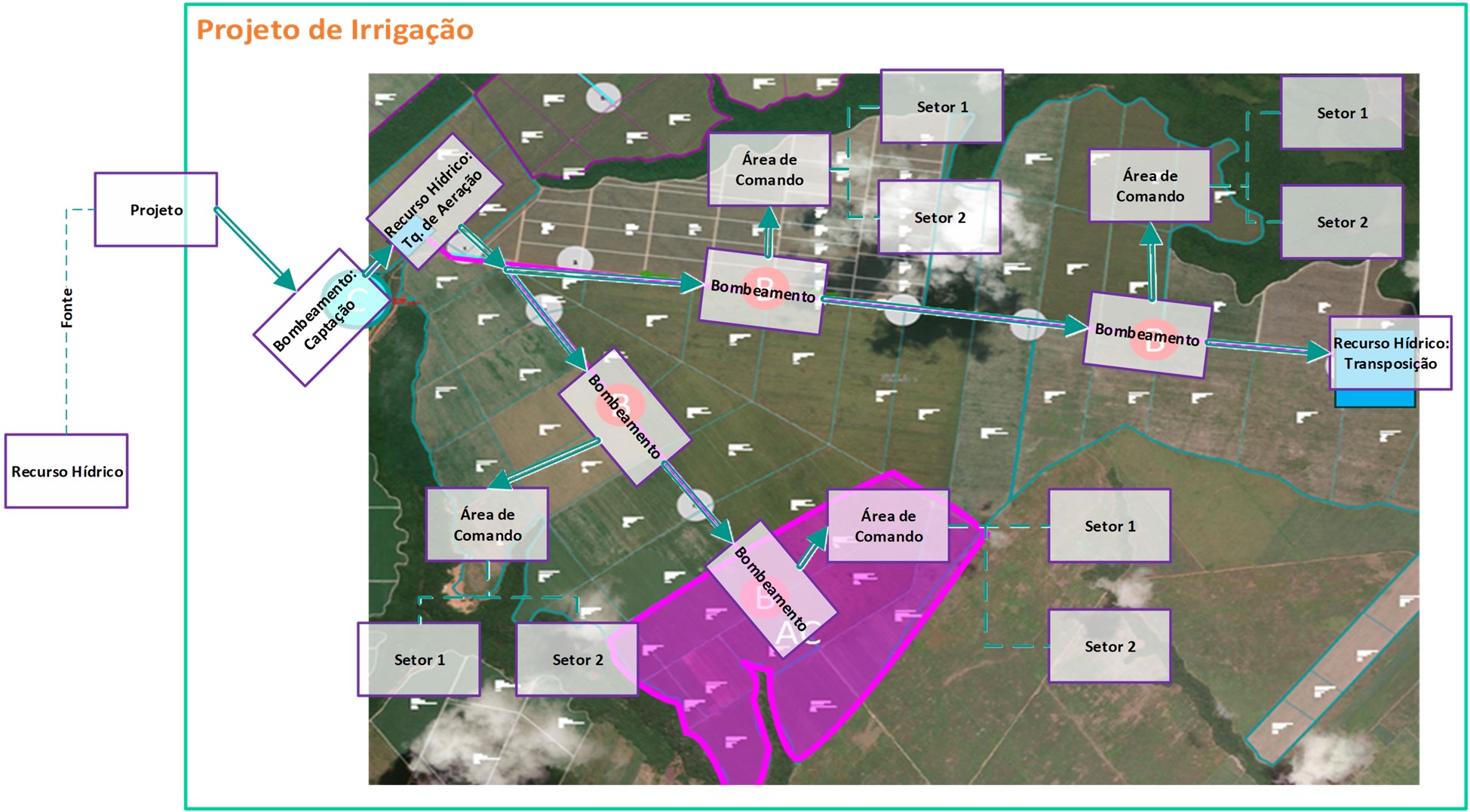

1. Todos os nós possuem como informações básicas:
   • Código ;
   • Abreviação : é exibida na estrutura da árvore;
   • Ordem : controlando a sua ordem de exibição no nível onde foi cadastrado;
   • Descrição ;
   • Centro de Custo : permitindo sua associação da infraestrutura a uma estrutura de custos;
   • Tipificação : para seleção dos tipos supracitados;
   • Marcador Aceita Ordem de Manutenção : para permitir a abertura de ordens de manutenção para a localização;
2. Salvar ;

1. No nó de projeto, além das informações básicas, compartilhadas por todos os nós da árvore de projeto, temos um campo para especificar o ano de implementação do projeto de irrigação;
2. Por padrão a primeira adição de nó no campo tipificação ficará como Projeto (campo sem edição).

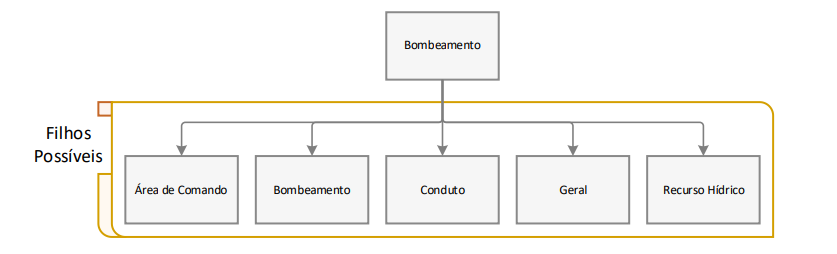

Nós com tipificação bombeamento permitem a associação de equipamentos da classe de irrigação conjuntos motobomba, permitindo a descrição da infraestrutura da localização.

1. Na guia de informações básicas os nós de bombeamento podem ser marcados como Captação , permitindo o apontamento da operação de suas motobombas sem a abertura de uma ordem de serviço através do informe diário de captação.
2. Motobombas associadas a mesma localização paralelas acumulam os volumes produzidos no nó. Volumes bombeados acumulados em nós consecutivos, associados em série, podem ser validados pela lei da conservação de massa e utilizados para estimar a eficiência de projeto.
3. Na guia equipamento é realizado a associação de equipamentos a um nó de bombeamento;
4. O botão Adicionar associa novos equipamentos ao nó.

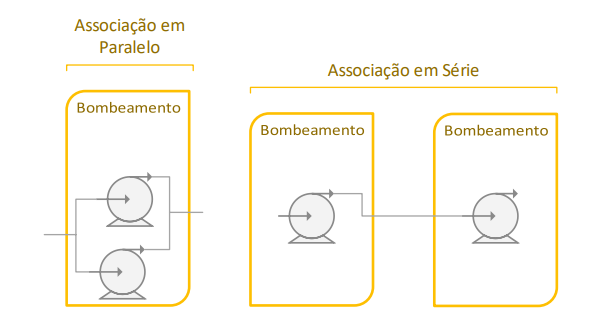

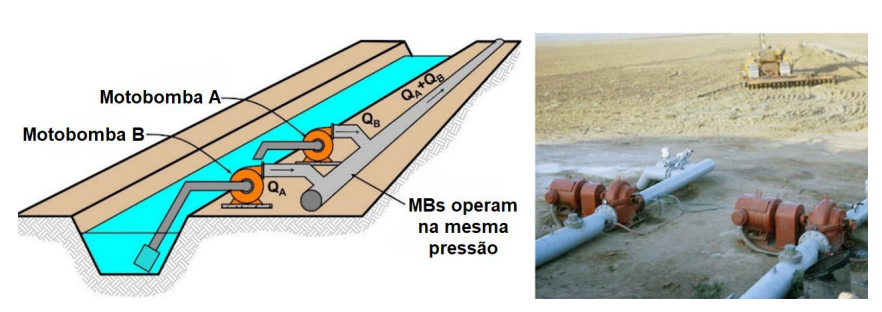

• Para representar associações em série, motobombas devem ser associadas a nós de bombeamento consecutivos na árvore de projetos de irrigação. O diagrama abaixo mostra os dois tipos de associação:

Os nós de conduto são opcionais e podem ser utilizados para descrever trechos de conduto livre ou forçado, como canais e adutoras, conectando a infraestrutura de irrigação. Futuramente, podemos acrescentar parâmetros de geometria e rugosidade para descrever o escoamento nesses condutos. Essa localização pode ser criada em qualquer nível da estrutura do projeto, com exceção dos níveis internos da área de comando.

O nó de área de comando agrupa os locais agrícolas atendidos pela infraestrutura de um ramo da árvore de projetos de irrigação. Nessa localização, são associados os sistemas de irrigação que distribuirão o volume captado sobre a superfície dos locais agrícolas.

1. Na guia de informações básicas o campo Tipificação será cadastrada como: Área de Comando
2. No campo Tipo de Irrigação o preenchimento será conforme o tipo de irrigação da Área de Comando:
   • Móvel:
     • Aspersão Convencional : Móvel
     • Aspersão Mecanizada: Canhão Autropelido
     • Aspersão Mecanizada : Sistema Linear
   • Fixo:
     • Localizada: Gotejo
     • Localizada: Microaspersão
     • Aspersão Mecanizada: Pivô Central
     • Aspersão Convencional: Malha Fixa

Exemplo: Aspersão Mecanizada: Pivô Central que pode abrigar apenas equipamentos da classe de irrigação Sistemas de Irrigação - Aspersão Mecanizada e subclasse de irrigação Movimento Radial.

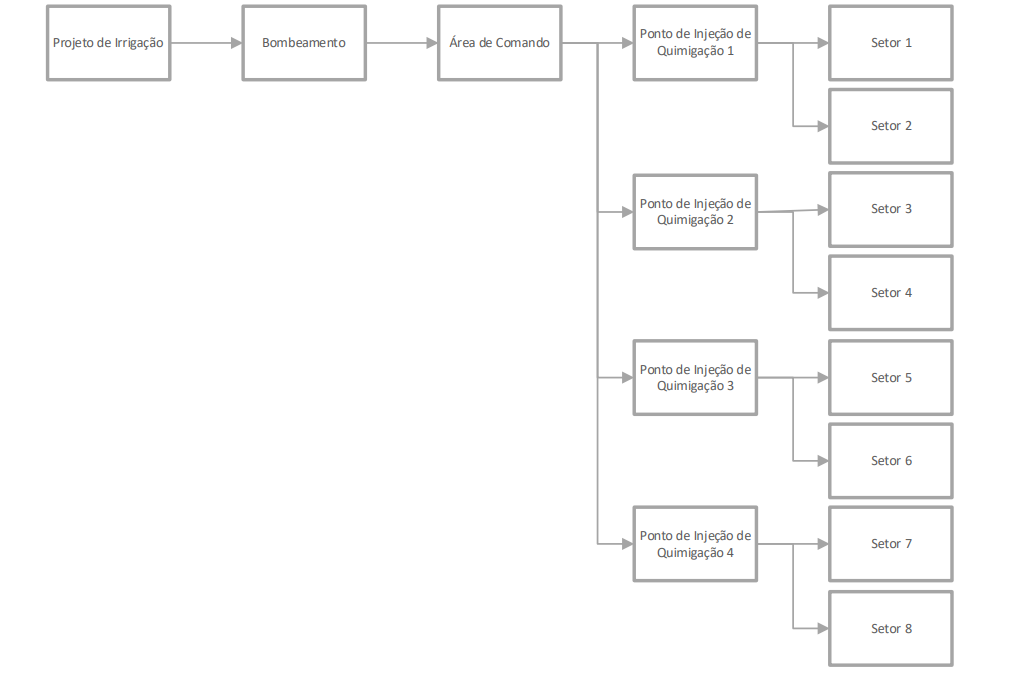

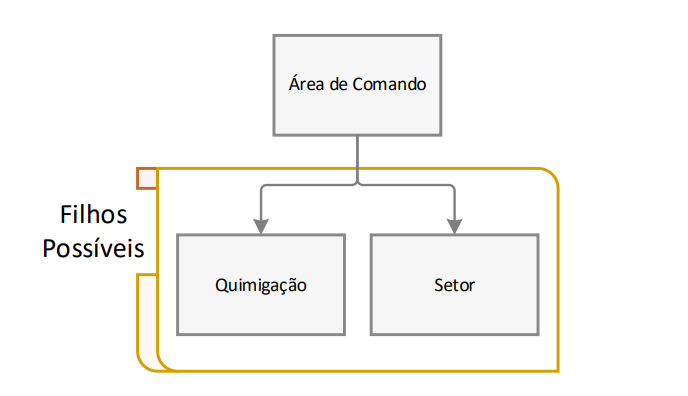

O nó de quimigação representará um ponto de injeção de insumos no sistema de irrigação, podendo ocorrer em vários níveis do projeto de irrigação. O nó de quimigação e o de setor são os únicos que podem ocorrer após o nó de área de comando. Pois os sistemas de injeção para quimigação nem sempre atendem a totalidade da área de comando, podendo injetar a calda em pontos específicos, direcionando-a apenas para uma fração dos setores.

Nesse nó poderão ser associados apenas os equipamentos da classe “sistemas de quimigação.” A associação de equipamentos segue o mesmo processo já exemplificado para os nós de bombeamento e área de comando.

O nó de setor, é uma subdivisão da área de comando, serve para associar os locais agrícolas alvos das operações de irrigação à estrutura do projeto. Apenas os nós de área de comando e quimigação poderão originar um nó de setor, não é permitida a criação de novas localizações a partir desta.

1. Na guia de informações básicas o campo Tipificação será cadastrada como: Setor;

2. Após salvar, será exibida a guia de locais, os campos da grade mostram a área total do local, percentual irrigado e área irrigada. As regras para a associação dos locais ao nó de setor dependem do tipo de irrigação selecionado na área de comando.

   • Móveis: quando o tipo de irrigação representa um sistema de irrigação móvel, a associação dos locais aos setores é flexível e o sistema não valida o somatório da área irrigada para um dado local (DIV4) na árvore de projetos de irrigação, permitindo que este ultrapasse a área cadastrada na Estrutura de Locais (AGR0023), com setores distintos com setores distintos atendendo até a totalidade da área de um local, essa regra reflete a flexibilidade da operação desses sistemas no campo, onde um mesmo local pode irrigado a partir de pontos de bombeamento distintos, dependendo da montagem da rede.

   • Fixos: quando o tipo de irrigação representa um sistema de irrigação fixo, a associação dos locais aos setores é consistida pelo sistema e o somatório da área irrigada para um dado local (DIV4) na árvore de projetos de irrigação deve ser menor ou igual à área cadastrada na Estrutura de Locais (AGR0023), apenas o saldo de área do local (Área Total - Somatório da Área Irrigada) estará disponível para o cadastro em um setor.

   Exemplo: associação do local “Talhão A”, com 20 ha, aos setores de um projeto de irrigação.

   • Área de Comando 1, Localizada: Gotejo (Fixo),
     • Setor 1, 20 ha disponíveis para o cadastro, você cadastrou 10 ha,
     • Setor 2, 10 ha disponíveis para o cadastro, você cadastrou o saldo, mais 10 ha;
   • Área de Comando 2, Aspersão Mecanizada: Pivô Central (Fixo),
     • Setor 1, não há saldo para a associação do “Talhão A”, que ficará oculto na estrutura de locais;
   • Área de Comando 3, Aspersão Mecanizada: Canhão Autropelido (Móvel),
     • Setor 1, 20 ha disponíveis para o cadastro, você cadastrou 20 ha,
     • Setor 2, 20 ha disponíveis para o cadastro, você cadastrou 20 ha.

3. Para adicionar um novo nó será preciso clicar em Adicionar ;

4. Uma janela será apresentada para escolha dos locais agrícolas para associação ao setor, será permitido múltiplas áreas para adição;

5. Há possibilidade de realizar a edição (através do lápis da grade) da área ou percentual desse local atendido pelo setor;

6. Salvar ;

Este nó descreve recursos hídricos entremeados na estrutura do projeto, por exemplo: poços de captação, tanques de aeração, piscinões.

1. Na guia de informações básicas o campo Tipificação será cadastrada como: Recurso hídrico;
2. Para realizar a associção de recursos hídricos será preciso clicar em Adicionar ;
3. Na tela Adicionar Recurso Hídrico será realizada a associação ao nó;
4. Clique em Salvar ;

Para associar novos equipamentos aos nós da árvore de projetos de irrigação é necessário:

1. Clicar no botão Adicionar na guia Equipamento. A guia Equipamentos só fica disponível para os tipos de nós que permitem essa associação (Bombeamento, área de comando e quimigação).
2. Ao clicar nos três pontos à direita do campo Equipamento é aberta a busca de equipamentos restrita aos equipamentos de irrigação pertencentes às classes e subclasses compatíveis com o tipo de localização cadastrado;
3. Para definir a vigência da associação, a data final não é obrigatória e é atribuída automaticamente quando o equipamento é associado ao outro local data. A data final assume o valor da data inicial da associação subsequente desse equipamento;
4. Para transferir um equipamento para uma nova localização, basta associá-lo ao nó de destino, não é preciso encerrar a vigência na localização de origem;
5. Será necessário informar o código de equipamento, a data de início da associação, a data final não é obrigatória;
6. Clique em Salvar ;
7. Se o equipamento tem associação vigente em outra localização, o usuário receberá uma mensagem com o ramo da associação atual, pedindo confirmação. Caso confirmada, a associação anterior é finalizada;

A infraestrutura de irrigação independe do Projeto (PET, estrutura de tempo do Simple Farm) no entanto, a área dos locais agrícolas pode variar entre PETs e, até mesmo, dentro de um PET. Por isso, foram criadas regras para proteger essa associação e uma ferramenta para fazer a manutenção das associações de áreas à infraestrutura, transferindo-as entre PETs.

• Áreas de comando com tipos de irrigação fixos: as áreas irrigadas pelos setores persistem quando há alterações no cadastro de local (AGR0023) e a área de um talhão não pode assumir valores inferiores ao somatório de suas áreas irrigadas;
• Áreas de comando com tipos de irrigação móveis: os percentuais irrigados pelos setores persistem e são utilizados para ajustar a área irrigada de acordo com as mudanças no cadastro de local (AGR0023), alterações nas áreas do talhão não são consistidas;

A ferramenta de tombo de safra é acessada pela árvore de projetos de irrigação. Nela será preciso informar o PET de origem e o PET de destino. Os talhões associados à árvore de projetos de irrigação no PET de origem, que tenham áreas cadastradas na AGR0023 para PET de destino, terão as associações transferidas de acordo com as regras descritas acima.
